Extrusora de un solo tornillo o de doble tornillo: ¿cuál necesita su proceso?

Es una de las primeras preguntas en cualquier proyecto de extrusión y equivocarse sale caro. Una extrusora de un solo tornillo y una extrusora de doble tornillo están diseñadas para trabajos diferentes (una es una bomba, la otra es una mezcladora) y elegir el precio o el hábito en lugar de lo que el material realmente necesita conduce a una mala calidad del producto o a una máquina sobreconstruida para el trabajo.

Fabricamos tornillos y cilindros para ambos, por lo que no tenemos ningún motivo para presionarlo hacia uno u otro. Esta guía establece la diferencia real entre unatornillo único vs tornillo dobleextrusora, qué hace mejor cada una y cómo asegurarse de quebarril de tornilloen sí está especificado para su material.

¿Qué es una extrusora de un solo tornillo?

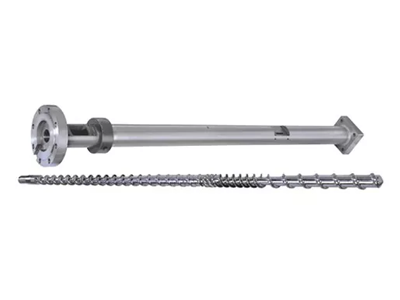

A extrusora de un solo tornilloejecuta un tornillo giratorio dentro de un barril calentado. El trabajo del tornillo es simple: tomar alimento sólido en un extremo, fundirlo mediante calor y cizallamiento, y bombear un fundido uniforme hacia el otro extremo a una presión constante. La geometría (zonas de alimentación, compresión y medición) está ajustada para transportar y generar presión, no para una mezcla agresiva.

Esa sencillez es la fuerza. Las extrusoras de un solo tornillo son económicas, confiables, fáciles de operar y excelentes para un rendimiento de gran volumen de un material consistente. Operan la mayoría de las líneas de revestimiento de tuberías, perfiles, láminas, películas y alambres del mundo. Lo que no hacen bien es la mezcla distributiva intensiva o el manejo de materiales que exigen una composición precisa y controlada.

¿Qué es una extrusora de doble tornillo?

A extrusora de doble tornillocoloca dos tornillos uno al lado del otro en un orificio de barril en forma de ocho. Los dos tornillos se entrelazan, y esa interacción es el punto: crea una mezcla intensiva, un transporte positivo, una acción de autolimpieza y un control estricto sobre el corte y el tiempo de residencia. Donde un solo tornillo bombea, un doble tornillo amasa.

Eso convierte a los tornillos gemelos en la herramienta para compuestos, masterbatch, extrusión reactiva, desvolatilización y alimentación de los polvos o rellenos con los que lucha un solo tornillo. Manejan bien materiales sensibles al calor como el PVC rígido, porque el transporte positivo proporciona un control preciso sobre cuánto tiempo pasa el material en el calor. Las compensaciones son un mayor costo y una mayor complejidad mecánica.

Tornillo único versus tornillo doble: diferencias clave

Lado a lado, la división es clara. La tabla los compara según los factores que deciden una compra.

En qué se diferencian los diseños de tornillo simple y doble

La diferencia de capacidad proviene directamente de cómo están construidos los dos. Un solo tornillo es un eje con tres zonas a lo largo de su longitud: una zona de alimentación que recibe gránulos sólidos, una zona de compresión donde el canal se hace poco profundo para fundirlos y compactarlos, y una zona de medición que bombea el material fundido hacia adelante a una presión constante. Un tornillo, un cañón, un trabajo bien hecho.

Un tornillo gemelo es modular. Se ensamblan dos ejes entrelazados a partir de segmentos (elementos transportadores para mover el material, bloques de amasado para mezclarlo) de modo que el perfil del tornillo se puede configurar para un compuesto específico y reconfigurarse cuando cambia el trabajo. Elbarril de tornilloEs un orificio en forma de ocho que alberga ambos tornillos, a menudo construidos en secciones intercambiables y calentadas. Esa modularidad es lo que le da a un doble tornillo su poder de mezcla y flexibilidad, y también es la razón por la que un doble tornillobarril de tornillocuesta más y exige una fabricación más precisa. En ambas máquinas, la holgura entre el tornillo y el cilindro es lo que determina la producción y la calidad de la masa fundida, por lo que la tolerancia de construcción es tan importante como la configuración.

Cuándo elegir una extrusora de un solo tornillo

Utilice un solo tornillo cuando el trabajo sea una extrusión de gran volumen de un material consistente y la mezcla intensiva no sea parte de la ecuación. Tuberías, perfiles, láminas, películas, revestimientos de cables: este es un territorio de un solo tornillo y la economía es difícil de superar. También es la opción correcta cuando el presupuesto importa, cuando los operadores necesitan una máquina que sea fácil de operar o cuando la línea producirá el mismo producto día tras día. Si su material ya está compuesto y sólo necesita darle forma, un solo tornillo hace el trabajo bien y de forma económica.

Cuándo elegir una extrusora de doble husillo

Elija un tornillo doble en el momento en que su proceso necesite mezclarse en lugar de simplemente darle forma. Esto cubre la producción de compuestos y masterbatch, la mezcla de rellenos como fibra de vidrio o carbonato de calcio, la extrusión reactiva, la desvolatilización y los polvos de alimentación. También es la mejor opción para materiales sensibles al calor como el PVC rígido, donde el control preciso del tiempo de residencia protege el polímero. Se paga más por adelantado y la máquina exige más al operador, pero para estos trabajos un solo tornillo simplemente no puede ofrecer la misma calidad de producto.

Tipos de extrusoras de doble tornillo

El “tornillo gemelo” no es una sola máquina. Dos distinciones importan cuando especificas una:

Co-rotación versus contra-rotación

En un tornillo gemelo co-rotativo los tornillos giran en la misma dirección. Esto proporciona una alta mezcla distributiva y autolimpieza, razón por la cual las máquinas co-rotativas dominan la composición y el masterbatch. En un tornillo gemelo contrarrotativo, los tornillos giran en direcciones opuestas, generando alta presión y un fuerte transporte positivo, una opción común para perfiles y tuberías de PVC rígido.

Paralelo vs Cónico

Un tornillo gemelo paralelo mantiene un diámetro constante a lo largo de su longitud y es el caballo de batalla versátil para la mayoría de los compuestos. Atornillo doble cónicose estrecha desde un extremo de alimentación ancho hasta una descarga estrecha, lo que proporciona una garganta de alimentación más grande y más torque a baja velocidad: la configuración clásica para tubos y perfiles de PVC rígido en líneas de tamaño pequeño y mediano. Cubrimos esta compensación con más detalle en nuestra guía de tornillos gemelos cónicos versus paralelos.

Errores comunes al elegir su extrusora

Una y otra vez surgen algunos errores costosos:

• Comprar un tornillo doble cuando bastaría con un solo tornillo.Si simplemente está dando forma a un material consistente, el poder de mezcla de un tornillo doble es una capacidad por la que paga y que nunca usa.
• Comprar un solo tornillo y luego intentar componerlo.Un solo tornillo no puede ofrecer una mezcla intensiva, no importa cómo lo ajuste; luchará contra la calidad de la masa fundida para siempre.
• Copiar la configuración de un competidor sin igualar su propio material.La máquina adecuada depende de su resina, rellenos y rendimiento, no de lo que funcionó para alguien que utilizó una formulación diferente.
• Ignorando la superficie del cilindro del tornillo.Los procesadores eligen el tipo de máquina con cuidado, luego instalan un cilindro nitrurado estándar para un material abrasivo o corrosivo y observan su desgaste temprano.

Obtenga el tipo de máquina y elbarril de tornilloespecificaciones juntas y la línea funciona según las especificaciones durante años. Si se equivoca, pagará en calidad, tiempo de inactividad o capital desperdiciado.

Una forma sencilla de decidir

Si todavía está indeciso, tres preguntas suelen resolverlo:

• ¿Su material necesita mezclarse o simplemente darle forma?La mezcla (compuestos, rellenos, masterbatch) apunta a un doble tornillo. Dar forma a una resina ya preparada apunta a un solo tornillo.
• ¿Qué tan variada es su combinación de productos?Una línea que ejecuta muchas formulaciones se beneficia del perfil reconfigurable de un tornillo doble; una línea que ejecuta un producto todo el día no lo hace.
• ¿Cuál es su presupuesto y qué tan compleja es la máquina que puede manejar su equipo?Los tornillos individuales ganan tanto en costo como en simplicidad cuando el proceso lo permite.

Responda honestamente y la elección suele ser obvia. Cuando no es así, a menudo porque el material se encuentra en el límite, hable con un fabricante que fabrique ambos y pueda igualar el tornillo ybarril de tornilloa su compuesto exacto.

No olvides el barril de tornillo

Soltero o gemelo, elbarril de tornilloes la pieza que realmente se desgasta, y su material decide cuánto tiempo la máquina mantiene el rendimiento y la calidad. Los materiales abrasivos o corrosivos (compuestos rellenos de vidrio, PVC rígido, materia prima reciclada) requieren un barril bimetálico; Las resinas limpias funcionan bien con una nitrurada. Esa elección es tan importante como la de uno contra dos, y la analizamos en nuestra guía paraCilindros de tornillo bimetálicos versus nitrurados.Si se especifica la superficie incorrecta, incluso el tipo de máquina correcto se desgastará antes de tiempo.

También es la pieza que reemplazarás más de una vez durante la vida útil de la máquina, por lo que vale la pena especificarla bien desde el principio. Un emparejado correctamentebarril de tornillofunciona por más tiempo entre reemplazos, mantiene la producción y protege la calidad del producto, sin importar el tipo de máquina en la que se encuentre.

¿Por qué trabajar con Nanhaiya?

Hemos pasado más de veinte años fabricando tornillos y cilindros para ambos mundos.tornillo único, tornillo gemelo paralelo, ytornillo doble cónicoconjuntos en acero nitrurado 38CrMoAlA y aleaciones bimetálicas, con dureza del agujero bimetálico hasta 62 HRC. Debido a que fabricamos todos los tipos, nuestros ingenieros recomiendan la configuración y la superficie que su material realmente necesita, y hacemos reemplazos compatibles con las principales marcas de máquinas. Díganos su material, máquina y producción y tendrá una recomendación personalizada dentro de doce horas.

Preguntas frecuentes

¿Cuál es la diferencia real entre una extrusora de uno y dos tornillos?

Piense en ello como una bomba versus un mezclador. Atornillo únicogira un eje para empujar el material fundido hacia adelante: excelente cuando se utiliza un material estable y solo se necesita darle forma y bombearlo. Atornillo dobleEngrana dos ejes y ese engrane es lo que produce la mezcla pesada. Entonces, si el trabajo consiste en preparar compuestos, mezclar masillas o manipular polvos, lo que desea es un sistema gemelo. ¿Extrusión recta de una resina consistente? Soltero es suficiente.

¿Es realmente mejor un tornillo gemelo que uno simple?

En realidad no: están diseñados para diferentes trabajos, por lo que "mejor" depende del suyo. ¿Necesita trabajo intensivo de mezcla, masterbatch o reactivo? Gana el gemelo. ¿Introducir grandes volúmenes de una resina en una tubería, perfil o película? Un solo tornillo lo hace más barato y con menos complicaciones. Comprar el incorrecto para el trabajo es el único error real.

¿Puedo usar un tornillo doble en lugar de un solo tornillo?

Puede hacerlo: un tornillo doble se encarga de la mayoría de los trabajos con un solo tornillo y mucho más. Pero cuesta más comprarlo y operarlo, y exige más de quien lo opera. Para la extrusión simple de gran volumen de un material, esa capacidad adicional permanece inactiva mientras usted paga por ella. A menos que necesite mezclar o tener la libertad de cambiar de formulación, quédese con el tornillo único.

¿Cuál es mejor para el PVC?

Para el PVC rígido, la mayoría de los procesadores utilizan sistemas gemelos (contrarrotativos o cónicos especialmente) porque el transporte positivo mantiene un control estricto sobre cuánto tiempo permanece caliente este material sensible al calor. Una cosa, independientemente de cuál elijas: especifica un bimetálicobarril de tornillo. El PVC es corrosivo y una superficie bimetálica resiste donde una simple nitrurada no lo hace.

¿Los dos usan el mismo cilindro de tornillo?

No. Un solo tornillo se coloca en un orificio redondo; un tornillo gemelo necesita un orificio en forma de ocho mecanizado para dos. El acero y el tratamiento de la superficie (nitruración 38CrMoAlA o una capa de aleación bimetálica) se transfieren entre ellos, pero la geometría del orificio se corta específicamente para su tipo de tornillo y su máquina. No intercambiables.
